Elemen Dasar Proses Bubut (Turning)

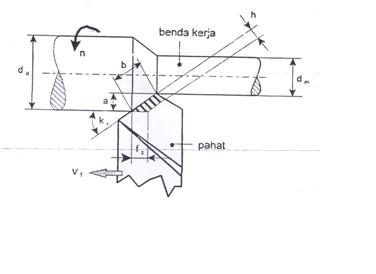

Proses bubut merupakan jenis  proses pemesinan dengan proses pemotongan menggunakan mesin bubut dan produk yang dihasilkan dengan penampang lingkaran. Elemen dasar proses bubut dapat di hitung dengan menggunakan rumus dengan memperhatikan gambar sebagai berikut :

1.      Kecepatan potong v dalam m/menit
            d          = diameter rata-rata benda kerja; mm
            do        = diameter awal benda kerja; mm
            dm       = diameter akhir benda kerja; mm
             n          = putaran poros utama (spindel); rpm atau putaran/menit
2.    Kecapatan vf dalam mm/menit
       vf = f z  z n
          f z            = gerak pemakanan, mm/putaran/mata potong
          z          = jumlah mata potong; buah           pahat bubut  z = 1
3.      Kedalaman potong a dalam mm
      a = do-m
              2
4.      Waktu pemotongan sesungguhnya tc  dalam menit
tc =  Lt i    ; mm
          2
Lt = lv + Lw + Ln  ; mm

Lt        = panjang pemotongan total; mm
Lv       = panjang pengawalan; mm         Lv  ˃ 0
Lw       = panjang pemotongan sesungguhnya; mm
Ln       = panjang pengakhiran; mm     Ln tergantung dari besar radius pojok pahat.
i          = banyak pemotongan; kali

5. Kecepatan penghasilan geram Z dalam cm3/menit

           Z = Av = a f z  v = b h v ; cm3 /menit
           A = b h = a f z ; h = fz dan kr dan b =     a
                                                                       Sin kr
            A   = luas penampang gera; mm2
            b   = lebar geram; mm
            h   = tebal geram; mm
            kr  = sudut potong utama; derajat

Sudut potong utama kr (principal edge angle) merupakan sudut antara mata potong mayor dengan kecepatan pemakanan dan besarnya ditentukan oleh geomatrik pahat dan cara pemasangan pahat pada pemegang pahat mesin bubut.
